W jaki sposób reprezentacje gwintów mogą być wyświetlane na rysunkach złożeniowych?

Podczas tworzenia widoku można wstawiać i wyświetlać reprezentacje gwintów na rysunkach zespołów.

(To ulepszenie zostało po raz pierwszy uwzględnione w SOLIDWORKS 2024 SP2, ale nie było wówczas w pełni udokumentowane. Zamieszczamy je tutaj, aby poinformować klientów o tym ulepszeniu).

Korzyści : Większa kontrola nad wstawianiem i wyświetlaniem reprezentacji gwintów na rysunkach zespołów.

Wcześniej, po wstawieniu reprezentacji gwintów do zespołu, nie były one automatycznie widoczne na rysunkach. Aby zobaczyć reprezentacje gwintów, trzeba było kliknąć Wstaw > Obiekty modelu > Reprezentacja gwint u.

Aby wstawić reprezentacje gwintów na rysunkach złożeniowych :

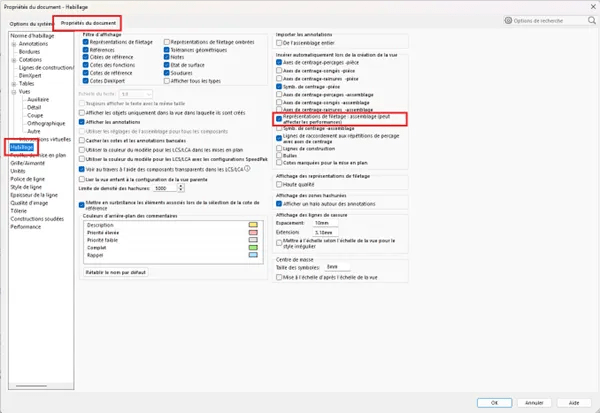

1. Kliknij Narzędzia > Opcje > Właściwości dokumentu > Zawijanie

2. W obszarze Wstaw automatycznie po utworzeniu widoku wybierz Reprezentacje gwintów - zespół (może wpłynąć na wydajność), a następnie kliknij przycisk OK.

Aby zaimportować reprezentacje gwintów do rysunków złożeniowych :

W "Widoku rysunku" PropertyManager, w sekcji "Opcje importu", wybierz "Importuj adnotacje" i "Reprezentacja wątków".

Kliknij "Zatwierdź".
