Publié le   25 mars 2025 par Maxime CASIER

Créer un profil mécano-soudé avec SOLIDWORKS

A travers ce tuto découvrez comment créer un profil mécano-soudé avec SOLIDWORKS

Situation initiale

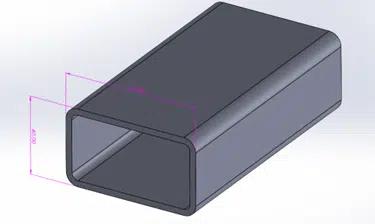

Nous allons créer un profil rectangulaire compatible avec le module construction soudée ou le système de structure sur SOLIDWORKS.

profil mécano-soudé

Objectif

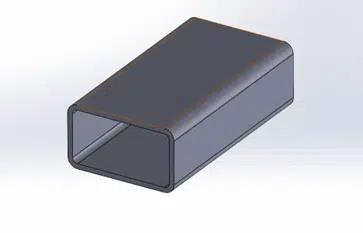

L’objectif est de créer plusieurs tailles du tube rectangulaire et de le ranger en bibliothèque.

profil mécano-soudé

Marche à suivre

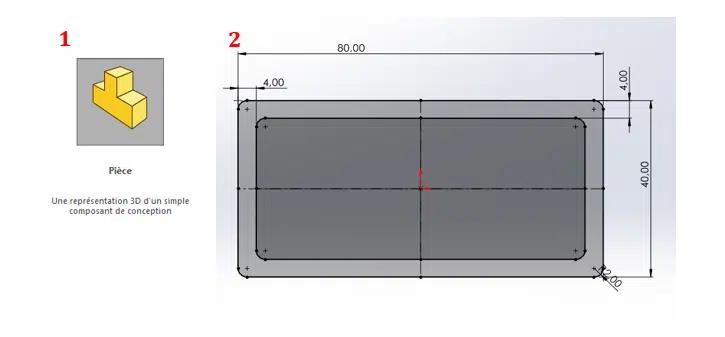

  • Ouvrir un fichier Pièce vierge

  • Sélectionner le plan de Face -> Ouvrir une esquisse et créer le profil (ajouter des congés d’angle).

    L’origine sera le point d’insertion du profil…

profil mécano-soudé

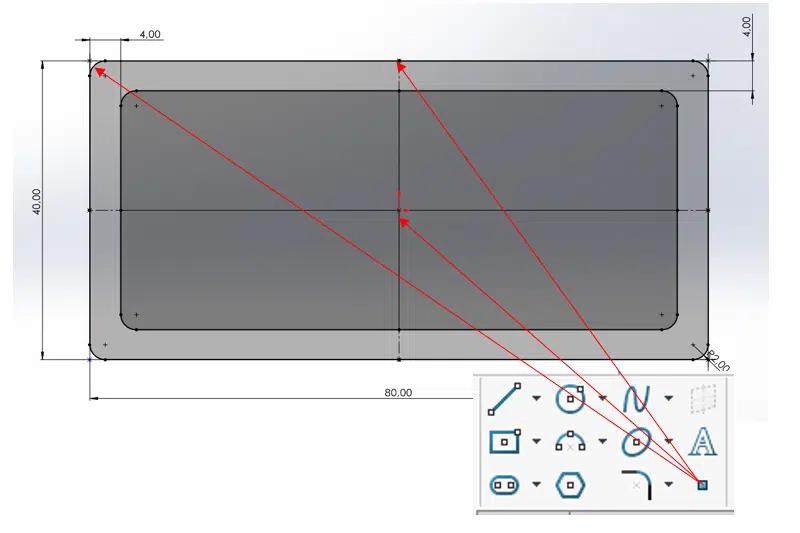

  • Ajouter des points avec l’outils d’esquisse « Point » à l’endroit où le profil pourrait s’accrocher plus tard

profil mecano soudé

Astuce : ajouter un maximum de points (avec jeu si besoin) pour avoir de nombreuses possibilités d’orientation du profil lors de la conception

  • Renommer les cotes en « Largeurs » et « Longueurs »

profil mecano soudé

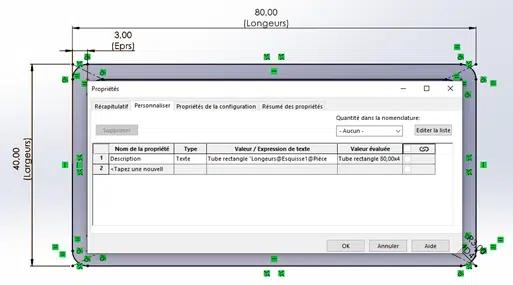

  • Dans les propriétés du document, mettre une description liée aux cotes (dans la case « Valeur/expression », tapez votre texte puis pointez à l’aide de la souris sur les cotes)

Exemple ici : Taper « Tube rectangulaire » -> sélectionner la cote de longueurs -> taper « x » -> sélectionner la cote de largeur -> taper « x » -> sélectionner la cote d’épaisseur

profil mecano soudé

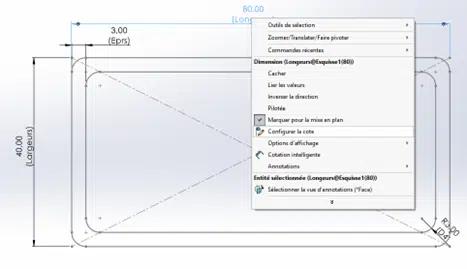

  • Ensuite valider la fenêtre puis valider l’esquisse. Faire apparaitre les cotes en faisant un clic droit sur le dossier annotation dans l’arbre de création puis clic droit sur une des cotes à configurer la cote :

profil mecano soudé

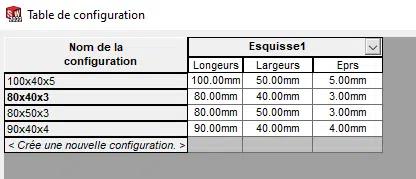

  • Une fenêtre s’ouvre avec un tableau, doubles clics sur chaque cote à modifier puis renseigner les différentes tailles de profils :

profil mecano soudé solidworks
  • Cliquer sur appliquer et fermer le tableau, toute vos configurations sont ainsi créées

profil mecano soudé solidworks

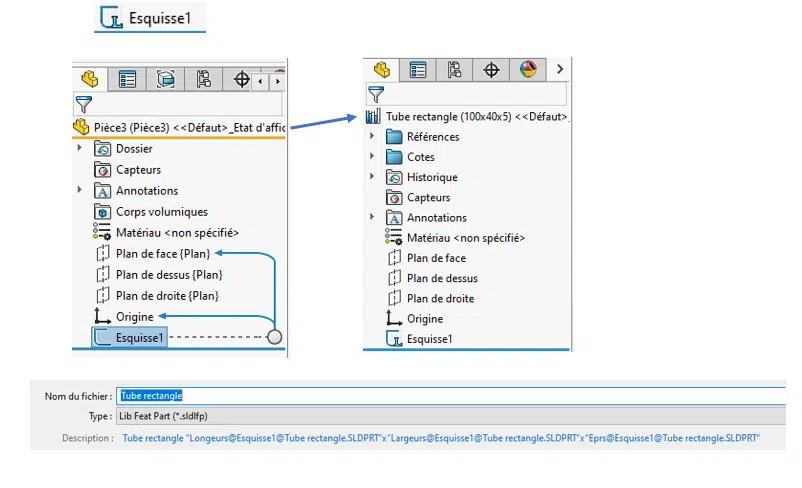

  • Sélectionner l’Esquisse1 dans l’arbre de création puis enregistrer sous le format .sldlfp (enregistrer le profil dans votre dossier profil). Un petit « L » doit apparaitre à côté de l’esquisse si l’action a bien été effectuée :

profil mecano soudé solidworks

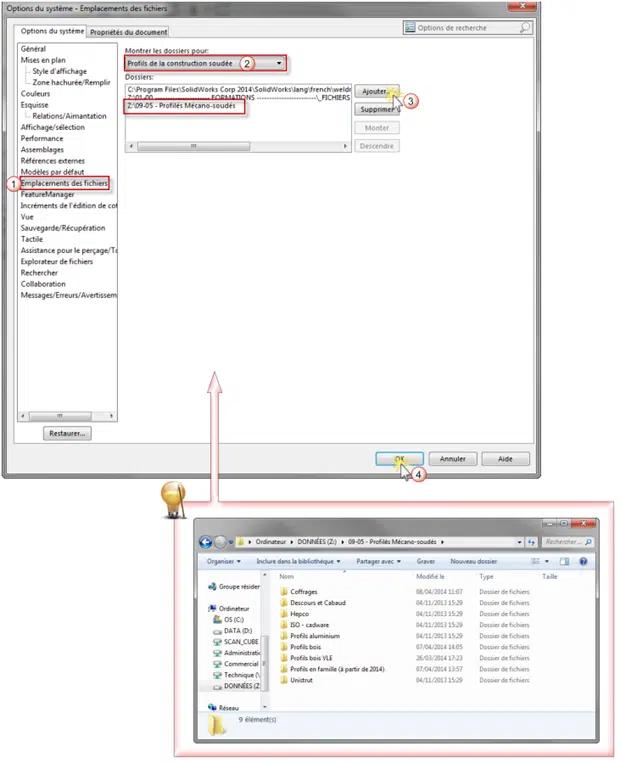

  • Spécifier le chemin du dossier de bibliothèque dans les options si ce n’est pas déjà fait

profil mecano soudé solidworks
