Smart Property : fiabiliser la saisie CAO dans SolidWorks

La qualité des données CAO ne dépend pas du logiciel — elle dépend de ce que l'utilisateur y saisit. Chez Netco Système, c'est Smart Property qui structure cette saisie : un masque conditionnel qui guide le concepteur, limite les erreurs et alimente automatiquement tous les documents en aval.

Smart Property présente un masque de saisie dont les champs évoluent en fonction des choix effectués. Concrètement, trois niveaux de propriétés sont distingués :

• Les propriétés de la pièce— désignation, code article, procédé de fabrication

• Les propriétés du corps — matière, épaisseur, spécificités liées à la tôlerie ou au mécano-soudé

• Les propriétés de l'assemblage — informations propres à l'ensemble constitué

À chaque niveau, le masque change. Un corps de tôlerie n'appelle pas les mêmes champs qu'un profil mécano-soudé. Cette logique conditionnelle évite de présenter des champs inutiles et réduit la charge cognitive du concepteur.

Le principe central de Smart Property est de minimiser la saisie manuelle tout en maximisant l'information stockée dans les fichiers. Cela repose sur deux mécanismes :

Les formules conditionnelles — en fonction de certaines propriétés renseignées, d'autres se calculent ou se remplissent automatiquement. Par exemple, la matière ou l'épaisseur d'une tôle peuvent déclencher automatiquement le renseignement d'autres propriétés liées au procédé de fabrication.

Les menus déroulants verrouillés — le concepteur ne saisit pas librement : il choisit dans une liste prédéfinie. Il est également possible de rendre certains champs obligatoires, empêchant la validation du masque si une propriété critique n'est pas renseignée.

Résultat : l'opérateur renseigne l'essentiel — principalement la désignation et l'aiguillage vers un procédé de fabrication — et Smart Property se charge du reste.

Chez Netco Système, le paramétrage de Smart Property est stocké sur le réseau dans un dossier commun. Tous les utilisateurs pointent vers ce même dossier, ce qui garantit des masques identiques pour l'ensemble du bureau d'études.

Depuis les dernières versions de l'outil, il est également possible de jongler entre un paramétrage local et un paramétrage réseau partagé — une flexibilité utile pour tester des évolutions sans impacter tous les utilisateurs.

Sans cadre commun, les pratiques divergent entre utilisateurs : des propriétés oubliées, des désignations saisies différemment, des champs laissés vides. Ces écarts, anodins en apparence, créent des incohérences qui se propagent dans toute la chaîne — nomenclatures, dossiers de fabrication, documents livrés au client.

Smart Property agit comme un garde-fou : il ne remplace pas le masque natif de SolidWorks, mais là où ce dernier laisse l'utilisateur libre de tout saisir — ou de ne rien saisir —, Smart Property impose une logique, des règles et des contrôles.

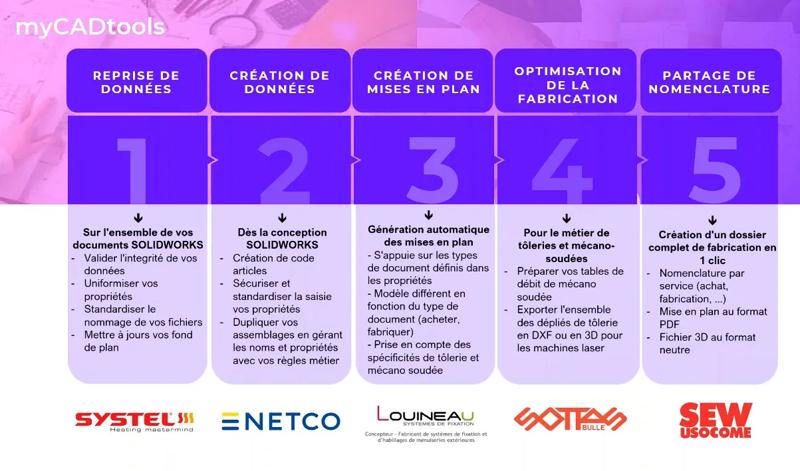

Smart Property est le point de départ de toute la chaîne myCADtools chez Netco Système. Si la saisie est fiable, tout ce qui suit — nomenclatures, dossiers de fabrication, exports — l'est aussi. Si elle ne l'est pas, l'effet boule de neige décrit dans le premier article se met en marche.

Dans le prochain article, nous verrons comment Smart BOM exploite ces propriétés pour générer des nomenclatures filtrées, adaptées à chaque service.

Cet article est issu du webinaire « Comment Netco Système enrichit la fiabilité de ses données techniques grâce à myCADtools », organisé par Visatif avec Michel Tonoli, responsable du bureau d'études chez Netco Système.
